3D Modellezés - Alapfogalmak, szójegyzék

Ebben a cikkben pár alapfogalomról lesz szó, ami igen jól fog jönni a későbbiekben. Nem csak modellezéshez kapcsolódnak, de mindenképp érdemes érteni őket. Ezek közül néhány a köznyelvben is használatos angol szó, ám ettől még felsorolom őket, mivel sokak számára a nyelvi korlátok akadályozhatják a tanulást, vagy szótárazást igényelhetnek.

Így remélhetőleg nem kell majd a neten keresgélni a cikksorozat következő részei miatt, ill. nem annyit. Nem wikipédia perceket szeretnék, hanem érthetően köznyelven leírni az egyes kifejezések jelentését. A szójegyzékre igyekszem visszamutatni majd ahol szükséges.



Mesh – jelentése háló, de tulajdonképpen a polygonok hálójára utal. Teát egy poylgonokból felépülő modell hálója ebben a kontextusban.

Amiből egy modell felépül

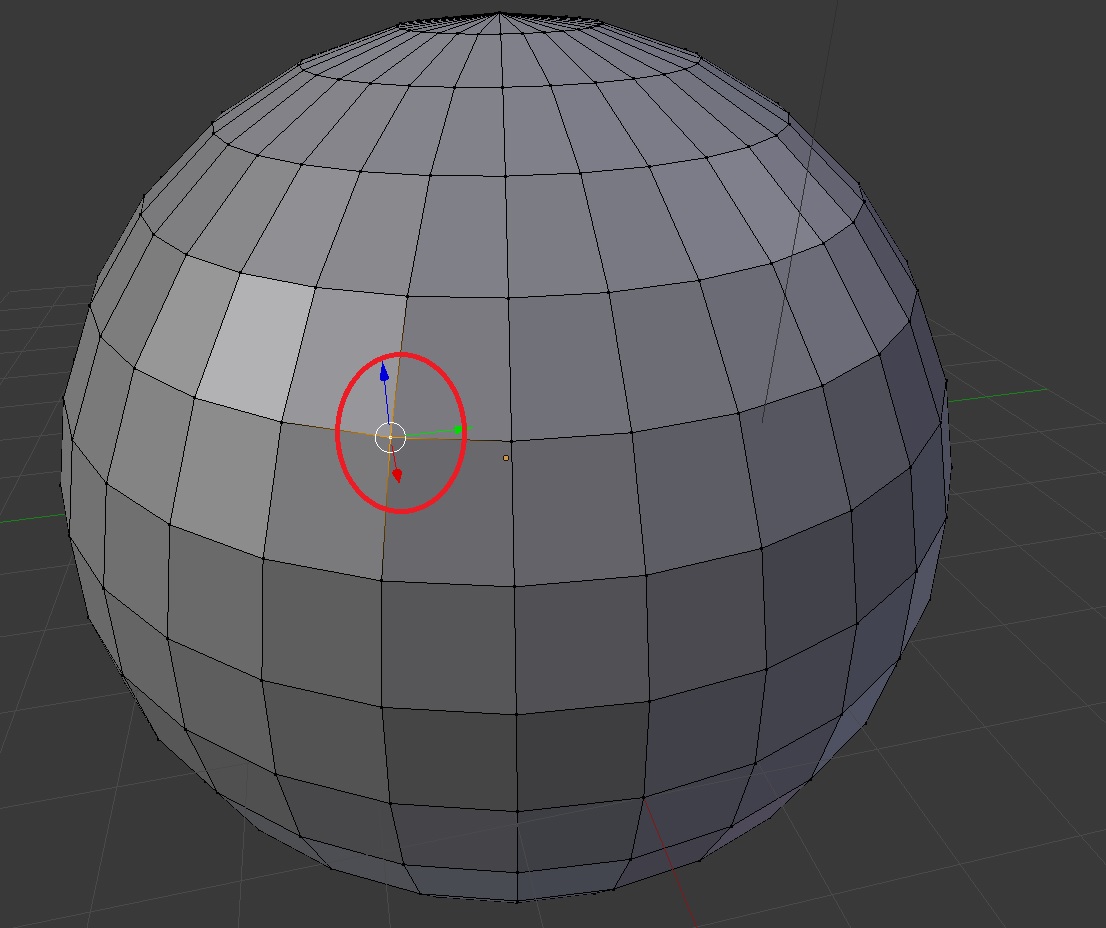

Vertex – a modellek legkisebb eleme, egyetlen pont a térben ahol két vonal találkozik (a polygon egy sarka) x,y,z koordinátákkal tudjunk meghatározni a helyzetét.

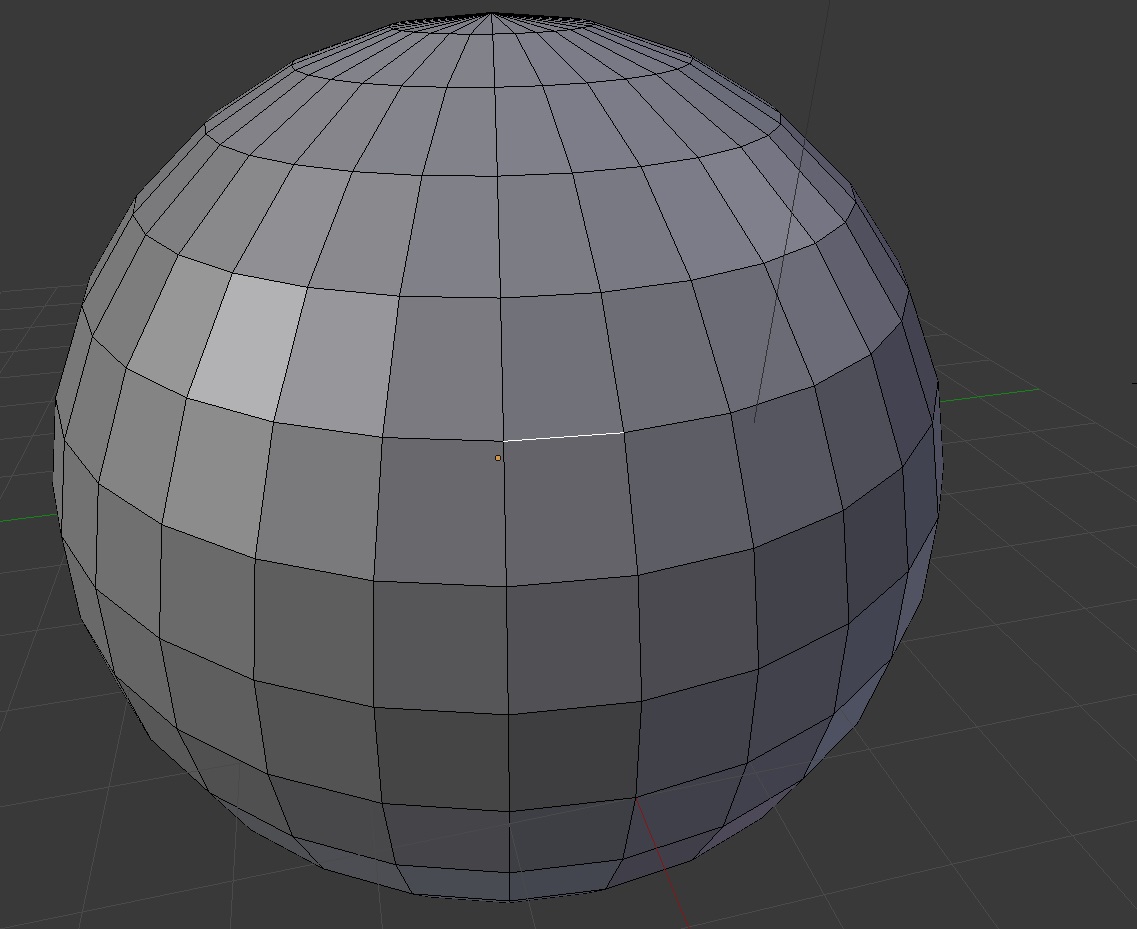

Edge – két vertexet összekötő szakasz / él

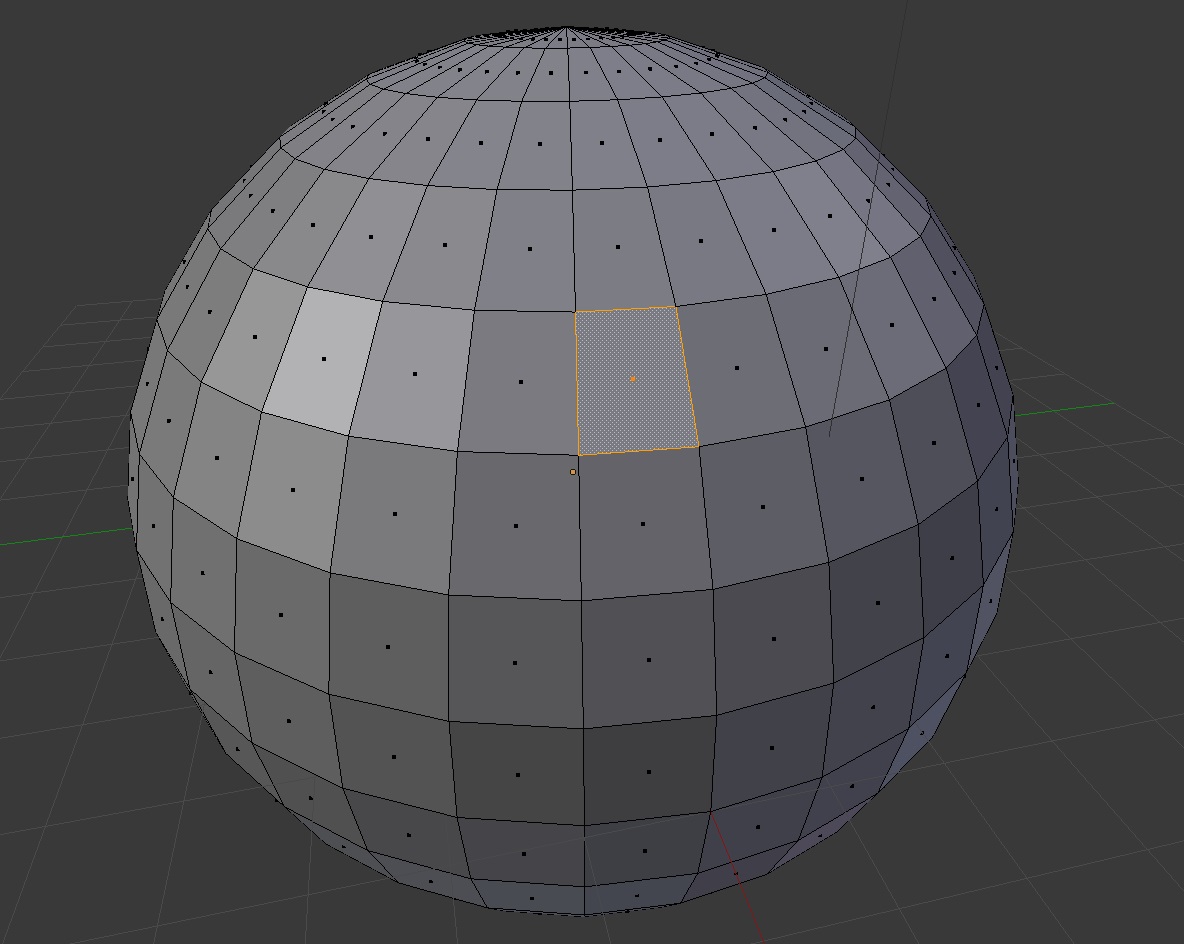

Face – Legalább 3 vertexből álló felület.

Gyakori komponensek

Polygon – Sokszög, 3 vagy annál több pontból áll.

Triangle – háromszög.

Quad - négyszög

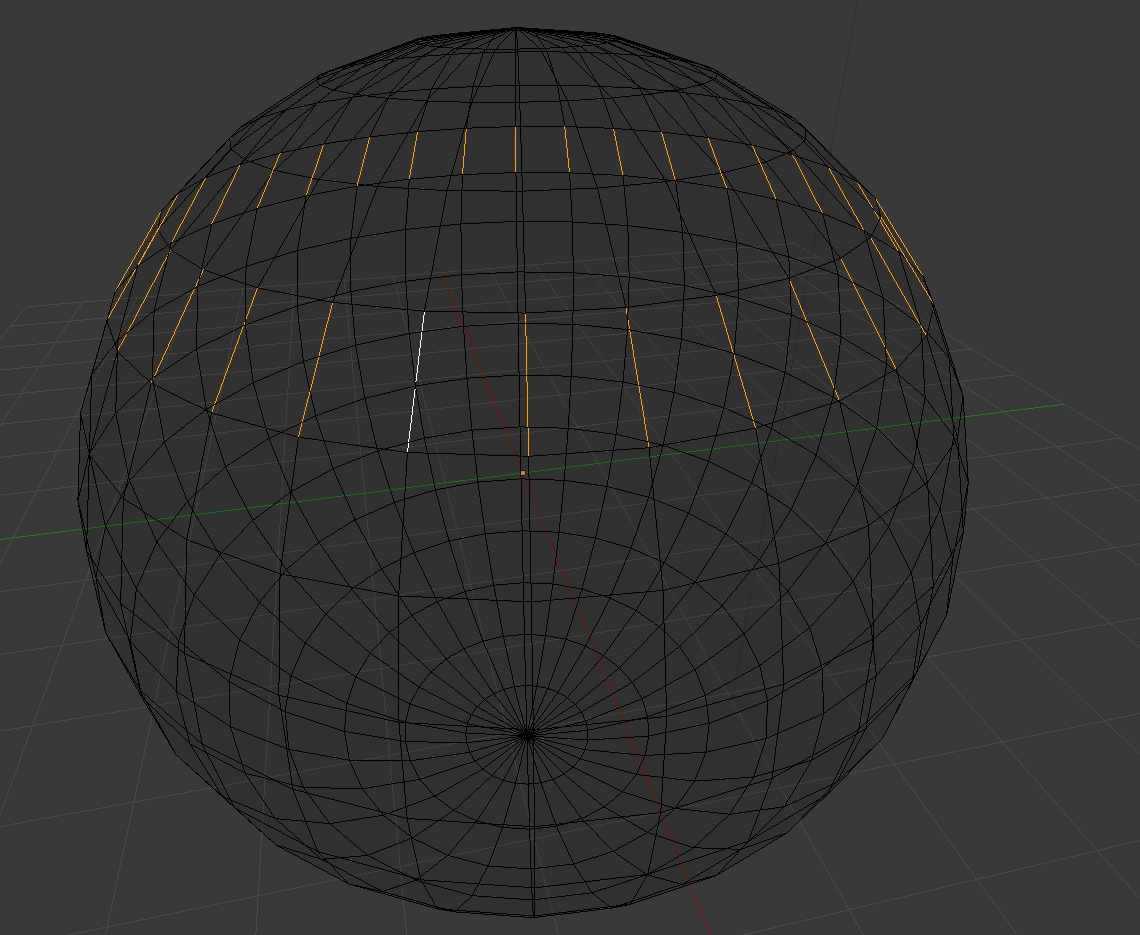

Edge Ring -  Egy polygon felületén végigfutó, egymással párhuzamos egymás melletti élek amik gyűrűt formáznak

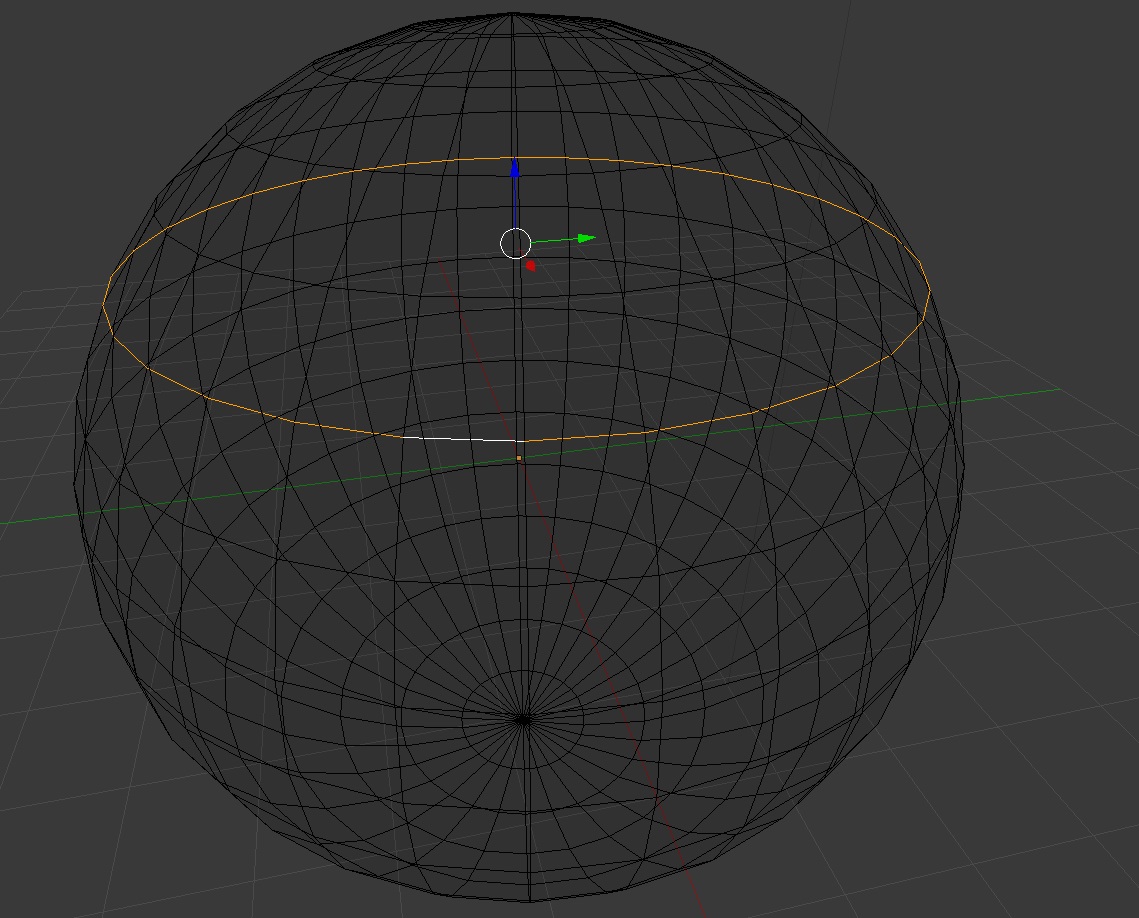

 Edge Loop – Egymáshoz kapcsolódó edgek a polygon felületén



Műveletek (a legtöbb szoftverben hasonló az elnevezésük)

Translate - Mozgatás

Scale – Nyújtás, átméretezés

Rotate – forgatás



Marge – Két komponenes összeolvasztása (pl. vertexek, edge-ek)

Combine – Két polygon egy objektummá tétele

Seperate – Egy objektum több polygonra való szétválasztása (több új objektum jön létre)

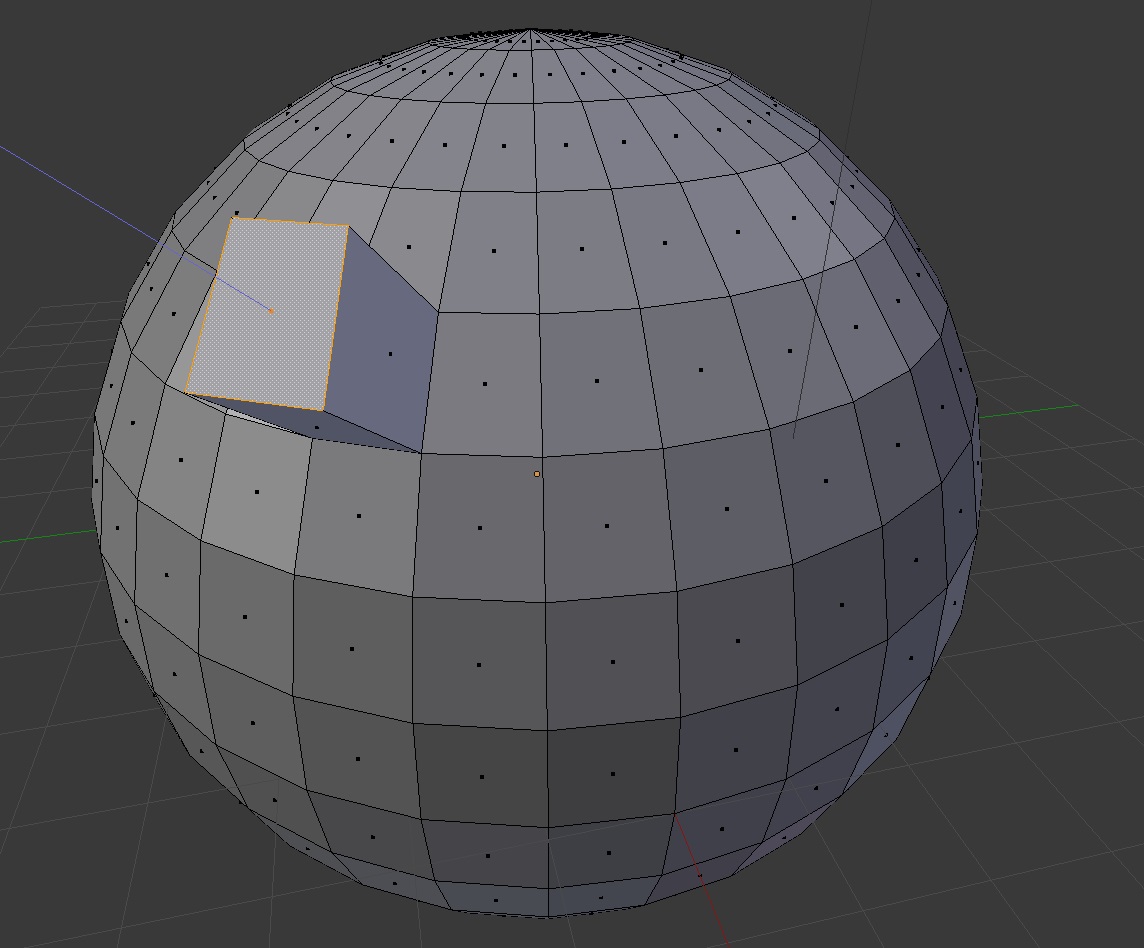

Extrude – Kihúzás, vagy sajtolás. A lényege, hogy egy adott vertexet, edge-et, vagy facet kiemelünk vagy betolunk a felület alá.



Split – Egy face, vagy edge elvágása kettő, vagy több darabra

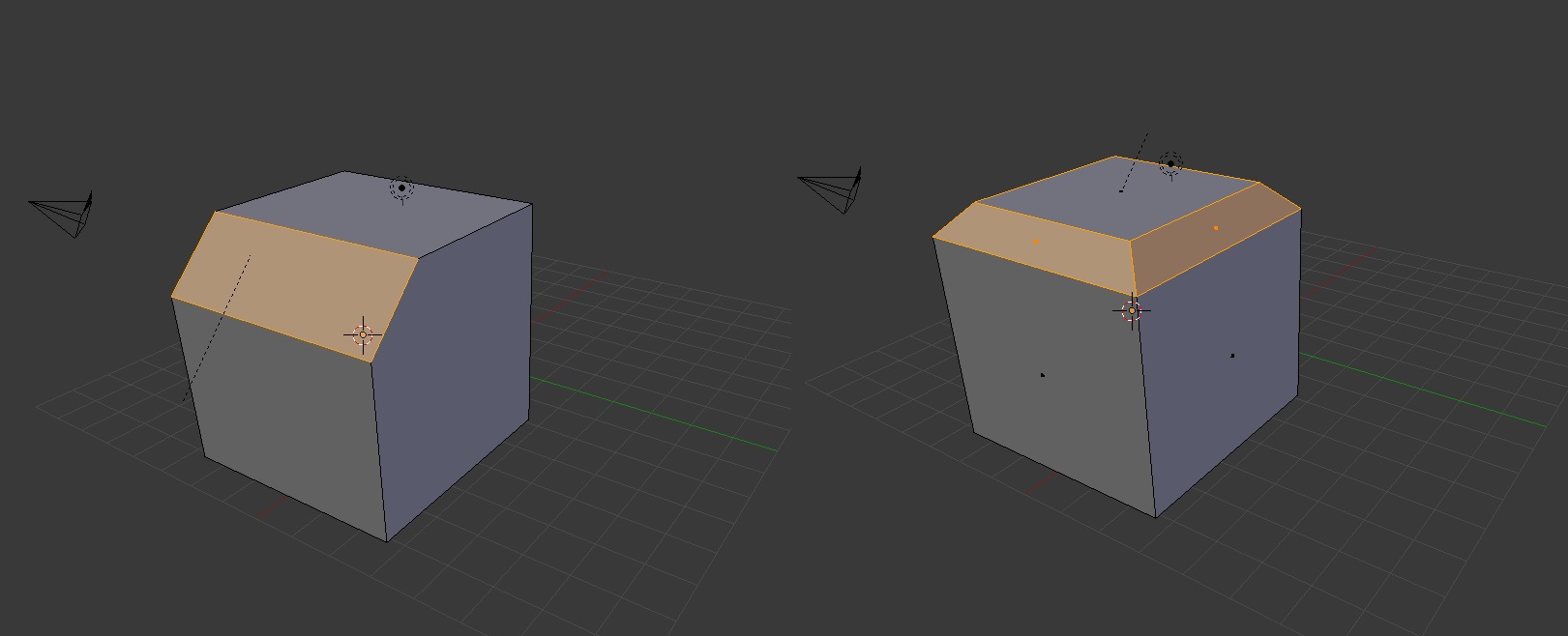

Bevel – Szegély készítése.

Ez a segédlet minden további tutorialhoz hasznáható lesz. A következő részben leleplezem az első modellet amit el is fogunk készíteni. Ha esetleg túl hosszúra sikeredne akkor szétszedem több cikkbe.
